A Carrera, Carrera, les slot cars on les pilotera !

Bonjour à tous,

Ne disposant pas d'un espace infini, j'ai longtemps retardé la construction d'un circuit. Après réorganisation complète de mon espace de stockage, j'ai pu libérer suffisamment d'espace dans une chambre (2.65m x 4.70m) pour espérer y installer un petit circuit.

L'implantation de ce circuit doit prendre en compte divers paramètres :
- maintien de l'accès à la fenêtre et à son volet (ouverture/fermeture) ;
- maintien de l'accès au radiateur ;
- maintien de l'accès au lit ; il doit pouvoir être utilisé de façon ponctuelle ;
- et maintien de l'accès au placard.

Par ailleurs, le circuit doit pouvoir, si besoin est, être démonté et les plateaux stockés et/ou transportés.

Enfin, dans la mesure où je souhaite faire tourner des voitures au 1/32e et au 1/24e (BRM groupe 2), pilotées in fine via un contrôleur Slot.It SCP3, j'ai opté pour un circuit Carrera Digital 132.

Au vu de ces contraintes, les projections sur lesquelles j'ai travaillé me permettent d'envisager de construire un circuit d'une longueur légèrement supérieure à 8m (au centre de la piste). Ce circuit en forme de huit est implanté sur deux plateaux de dimensions identiques (1,02m x 2,07m). Un appendice destiné à protéger la base de départ est couplé à l'un des deux plateaux. En vue de l'installation ultérieures de bordures extérieures, un espace d'au moins 110mm est laissé libre à la périphérie de la piste.

Ce circuit basé sur le coffret Carrera "DTM Fast & Fabulous" comprend :
- une pit lane ;
- un double changement de voie à mi-piste ;
- un changement de voie simple de la voie extérieure vers la voie intérieure permettant d'accéder à la pit lane ;
- et une check lane à mi-piste.

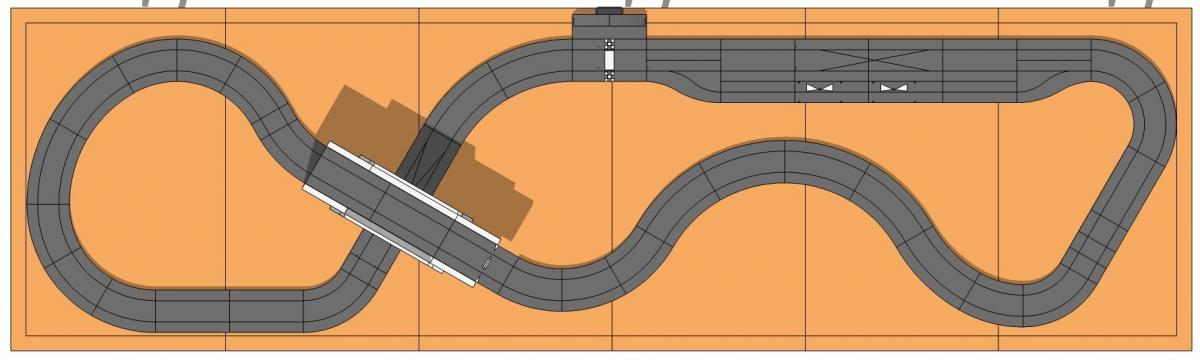

Le détail...

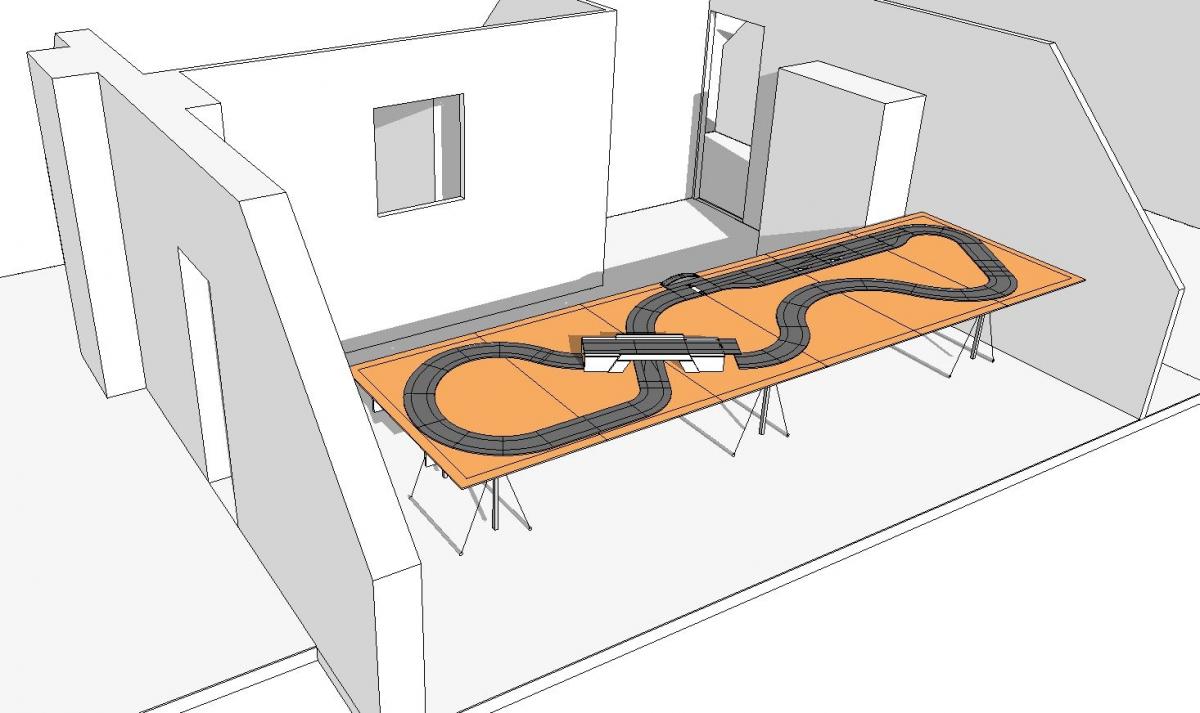

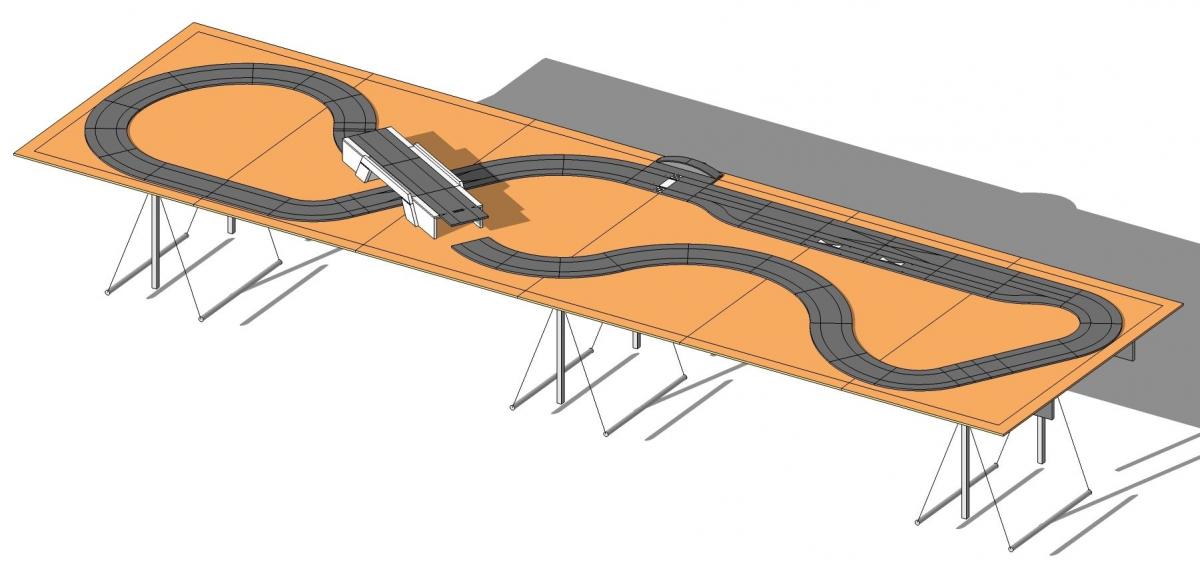

Le projet en 3D... Les renforts qui rigidifieront le plateaux n'ont pas encore été modélisés. Pas plus que les trois tréteaux métalliques qui supporteront les plateaux.

Malgré tous mes efforts, je n'ai pas pu refermer correctement le circuit. Le gap me paraît néanmoins gérable ?

Si vous avez des suggestions, des critiques n'hésitez pas à m'en faire part. C'est le premier

WillBrequin a écrit :

- maintien de l'accès au lit ; il doit pouvoir être utilisé de façon ponctuelle ;

Si vous avez des suggestions, des critiques n'hésitez pas à m'en faire part. C'est le premier

Puisque c'est ponctuel, partons du principe que c'est une place perdue.
Donc utilisons cette place momentanément.

Articulons le panneau horizontal pour pouvoir le rabattre contre le mur et avoir ainsi accès au lit.
La piste est plus grande, une vraie ligne droite qui permet une belle pitlane et stands amovibles et avec des courbes plus variées.
Et une grande partie de l'espace est libérée...

Merci tout d'abord Pépé de t'être penché sur mon cas !

Je n'avais pas envisagé de faire un plateau articulé. Mais je vais étudier cette solution. Elle a le mérite de dégager une bonne partie de la pièce lorsque le circuit n'est pas utilisé. Par contre, sur le mur où se trouve la porte, se trouve également le placard. C'est donc impossible. Pour se faire, il faut donc utiliser le mur ou se trouve la fenêtre.

Par ailleurs, ton projet n'est pas à la bonne échelle. Sur ton projet 3 droites mesurent 940mm au lieu de 1035mm. Et je n'arrive pas à lire la référence des 'rails' que tu as utilisés. Si donc tu pouvais me faire parvenir une copie d'écran lisible de ta proposition, je pourrai retravailler mon projet en conséquence.

Deux solutions :
- découper ton travail en trois tranches verticales et le republié ici ;
- ou m'envoyer une copie d'écran de ton travail sur ma BAL.

@+

Mon plan est à l'échelle et les rails utilisés correspondent aux rails Carrera pas d'erreur pour moi.
Sur ton projet 3 droites mesurent 940mm au lieu de 1035mm.
Heuuu c'est un peu grand 1035mm = 1m035...
Parles tu des 1/3 de droit de 11.5cm (#20611) ?
Ils existent ainsi que les 1/4 de droit de 8.6cm (#20612).

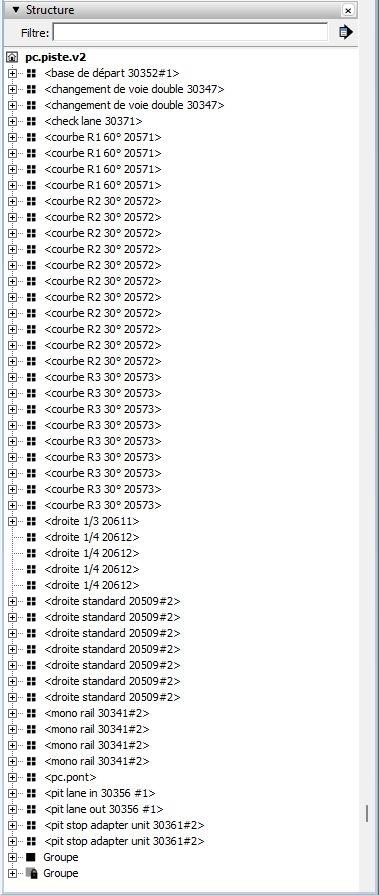

Le plan avec les références

L'idée de base était de récupérer la place perdue prise par le lit.
Celui-ci mesurant 1m20 de large il ne rend pas l'accès au placard plus facile qu'avec le plateau ouvert, mais bon ce que j'en dis...

Mettre le plateau devant la fenêtre fait perdre ce gain de place.
Je n'ai pas bien compris ce que tu voulais mais je peux t'envoyer les plans si tu veux.

Une droite 'standard' mesure 345mm, on a donc bien 1035mm (3 x 345) pour 3 droites 'standard'. Lorsque tu as reporté ta proposition sur mon plan, la mise à l'échelle n'a pas été optimale. Sur ton report, la somme de 3 droites mesure environ 940/950mm. En clair il n'est à priori pas possible de loger ta proposition sur mes plateaux, même en prolongeant le plateau horizontal.

Dans mon projet, le lit est positionné devant le placard. Pour accéder à celui-ci, il faut le déplacer. Son déplacement a été facilité par le pose de patins en téflon sous le piétement.

Merci pour ton plan. Les références sont parfaitement lisibles. Je vais donc pouvoir modéliser ta proposition en 3D et la poser sur mes plateaux en la faisant pivoter sur un axe horizontal. Mettre le lit sous l'un des plateaux est bien évidemment une très bonne idée. Mais sans bloquer le placard.

Comme ceci donc...

En position nuit, le petit plateau est déposé et posé sur le plan de travail à droite de la pièce. Le plateau principal est basculé en position verticale. Je ne suis pas chez moi. Je vais donc éviter de faire des trous partout et travailler sur une solution originale. En substance, le plateau est monté sur deux paliers (en stock) et pivote sur deux axes (à trouver/usiner) fixés sur 2 'T' inversés (structure tubulaire métallique en stock). Un modèle 3D me permettra de valider/optimiser le concept.

Avantage du concept, le circuit n'est pas dépendant de la pièce.

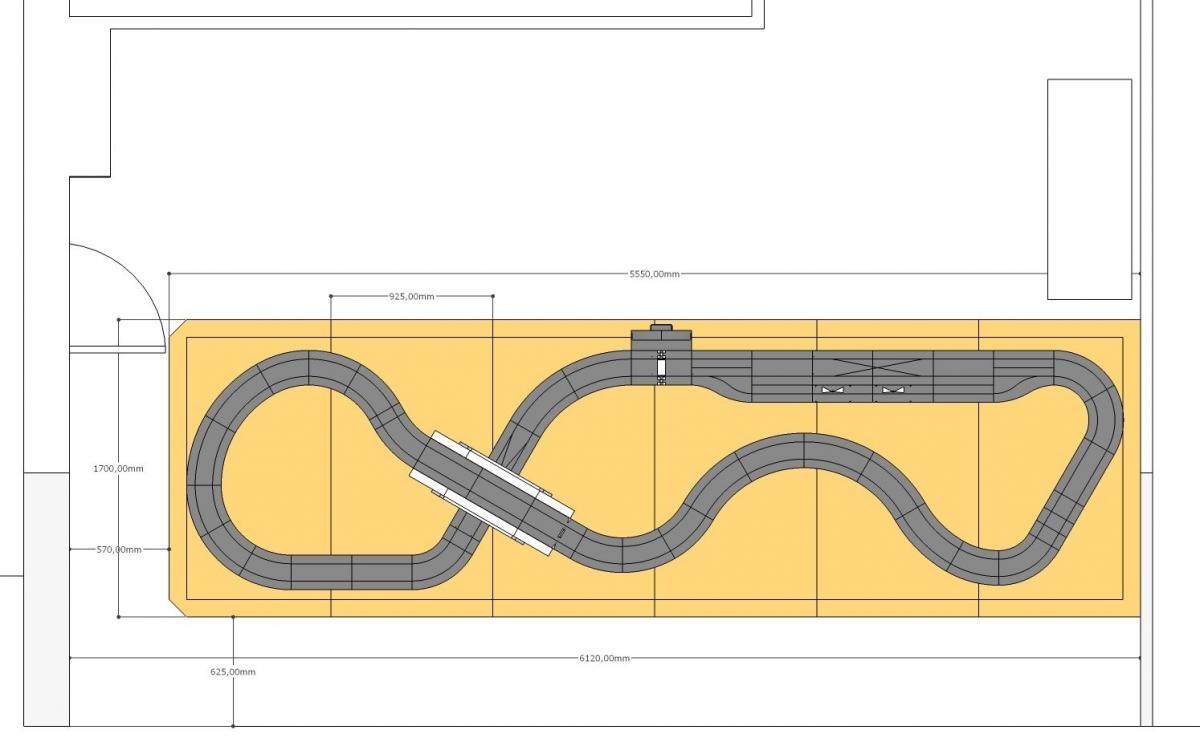

En attendant de travailler sur la conception d'un plateau rotatif, j'ai optimisé la solution fixe et porté la longueur de la piste à 9,245m.

Ton histoire d'échelle me tracassait.
Donc j'ai repris ton plan et le mien.

Un lit standard mesure 1m90.
Donc la place disponible est de 1.90+0.55+1.02 = 3m47

Le tracé sous UR30 me donne ceci

Effectivement 3m90 c'est trop.
C'est de ma faute, j'aurai dû afficher les cotes avant, le passage d'une image d'un logiciel dans un autre c'est toujours faux.

Donc raccourcir un peu...
C'est moins bien, je vais essayer autre chose.

Tu vas avoir des problèmes avec ton pont à cheval sur 3 panneaux.
C'est la raison pour laquelle je l'avais déplacer sur celui de droite avec le jonction se faisant à plat et surtout 2 éléments droits et parallèle.
Penses y sinon tu n'auras que des emm....ennuis...

Ranger le lit sous le plateau et le sortir a l ' occasion ...

12,45m² pour une chambre ce n'est pas si mal, mais ce n'est pas Byzance non plus ! Les dimensions du lit dans cette chambre sont 120x200.

Voilà le fruit de mes réflexions et de nos échanges...

L'idée d'un plateau pivotant est définitivement adoptée. Par contre, je vais utilisé comme support de rotation des tubes télescopiques sol/plafond. A trouver/acheter contrairement au deux tés que j'ai en stock. C'est une solution bien moins invasive. Les deux tubes seront reliés en partie haute par une traverse, permettant à la fois :
- de sécuriser le montage en le solidarisant au mur ; un trou dans le mur est acceptable ;
- et de verrouiller le plateau en position verticale.

Le plateau amovible est porté par les deux autres plateaux et doit pouvoir être posé sur le plan de travail à droite de la pièce. Le plateau fixe est posé non plus sur des tréteaux, mais sur des pieds équipés de patin en téflon. Il est don déplaçable si besoin est. C'est une solution moins invasive. Un fauteuil doit être glissé sous le plateau.

En ce qui concerne le pont, je suis 100% d'accord avec toi Pepe, il ne peut pas être positionné sur le plateau pivotant ou même sur le plateau amovible. Tout un lot de rails sera impacté par la création de ce pont. Je n'ai pas envie de tout démonter/remonter à chaque utilisation du lit. Le pont doit donc être positionné sur le plateau 'fixe'. J'ai d'ores et déjà réfléchi à la conception d'un pont, la proposition de Carrera sur ce point étant très basique.

En résumé, ça donnerait ça... les cotes ne sont pas figées et évolueront en fonction des besoins après modélisation de la piste. Je suis néanmoins parti du principe que la largeur du plateau pivotant était portée à 1120mm (+100mm). Le lit doit être en léger retrait par rapport au plateau.

Le circuit est utilisé...

Le lit est utilisé...

L'ébauche de mon pont...

Au 1/32e la hauteur sous la tablier est de 2.75m. Au 1/24e de 2.05m. Son encombrement risque d'être un peu limite sur le plateau dont je dispose, mais comme je pense être bien mieux installé dans un avenir plus ou moins proche (?), je préfère travailler sur un pont réutilisable. La Lotus 48 est au 1/24e.

Avant ton dernier message et élargissement du plateau je m'étais amusé à pondre 2/3 trucs divers.

Avec des dimensions cette fois.
Approximatives, UR30 ne peut pas faire plus précis.

Au fait un lit de 1m20, ça existe ça ?

Pour une personne, 120cm c'est plus confortable que 90cm. C'est une dimension standard. Mais c'est fabriqué à la demande. N'hésites pas à t'amuser Pepe. Par contre, pour positionner le pont, il faut à minima une droite standard suivie d'une droite 1/3. La longueur du tablier est de 460mm. Et j'ai quelques craintes pour l'intégration de ce pont... Le rail sera positionné à 114,50mm de haut (3.66m au 1/32e). La partie amovible devrait donc être impactée. A voir...

Avec Sketchup, je peux travailler au centième de mm. Utile pour modéliser des pièces mécaniques bien que ce ne soit pas la vocation du soft.

Je viens de recevoir mon circuit Carrera DTM Fast & Fabulous

Après avoir étudié diverses solutions techniques (plateau pivotant sur portique fixe & portique mobile), j'ai repensé mon projet.

Je vais opter pour une piste plus facilement démontable et aisément stockable. Une fois démontée et stockée, l'empreinte dans la pièce sera inexistante. Le circuit sera moins long : 8,33m au lieu de 9,63m. Il ne comportera pas de pont. Il sera posé sur un plateau de forme rectangulaire de 1,35m x 4m, constitué de 5 panneaux de MDF 10mm d'une largeur de 800mm (voir 4 panneaux de 1m de large en fonction de la dispo en GSB). Le tout sera supporté par deux règles de maçon NESPOLI (1) d'une longueur de 4m posées sur des tréteaux dont la hauteur est réglable.

Chaque panneau pesant 8kg, les règles supporteront un poids de 40kg, auquel il faut ajouter le poids de la piste que j'ai estimé à un peu moins de 7kg. Chaque règle supportera donc un poids inférieur à 25kg. Poids qu'il faut pondérer dans la mesure où les panneaux situés aux extrémités seront portés par les tréteaux. La flèche au centre des règles devrait donc être limitée à moins de 5mm. Un test sur une règle de qualité de 2,5m de long supportant en son centre un poids de 11kg m'a permis de mesurer que la flèche était inférieure à 3mm.

La mise en oeuvre devrait être des plus faciles. Les tréteaux comportent des alésages de 10mm. Il n'y a donc pas à intervenir sur les tréteaux. Par contre il faudra créer les alésages correspondants sur les règles. Dans un premier temps les panneaux de MDF seront posés sur les règles sans être solidaires l'un de l'autre. Je verrai à l'usage s'il est utile d'envisager une liaison (avec des Domino Festool par exemple). J'ai le matos ad hoc pour faire le boulot. Ce n'est donc pas un problème.

Je n'ai pas arrêté une stratégie définitive sur la réalisation des indispensables rebords contre les chutes de voitures. Mais à priori, je m'oriente vers une solution amovible à base de lamelles de 'plexiglass' montées sur de petites équerres en plastique couplées aux plateaux via des aimants et des rondelles en acier zingué. Peut-être avez-vous des suggestions...

La visserie est commandée. Il est impossible de trouver de la visserie M10x60 TCHC en GSB ! Quant aux règles je devrai pouvoir les récupérer dans les prochains jours.

Le projet est maintenant bien ancré sur ses rails

A suivre...

---

(1) NESPOLI propose un produit 'made in France' offrant une excellente rigidité, ce qui n'est pas du tout le cas des produits chinois !

Pourquoi ne pas contacter sillage racing pour une piste bois en trois ou quatre parties.
La piste est prête à rouler tous de suite et pas de souci de connexion.
La tarif est correct car tous est inclus ( élargissent etc etc)
La piste prend 5 minutes à monter et démonter.

Citation :

La piste est prête à rouler tous de suite et pas de souci de connexion.
La tarif est correct car tous est inclus ( élargissent etc etc)
La piste prend 5 minutes à monter et démonter.

En effet, il y a là des arguments de poids et il serait alors bien tentant de contacter la société Sillage Racing.
Toutefois, pour notre ami WillBrequin, moi-même et tous ceux que cela pourrait un jour intéresser, quel est le prix d'une piste comme celle dont tu as posté la photo ci-dessus ?... comme ça, afin de se faire une idée.
Merci.

Un contact avec sillage racing ne coûte rien .
David est une personne sympas et a l écoute.
Donner un prix reste difficile.
Le seul à pouvoir faire ça c est David.

Je n'en suis plus vraiment au choix entre le plastique et le bois. J'ai d'ores et déjà acheté le circuit ad hoc et j'ai commandé les rails supplémentaires dont j'ai besoin.

Mon installation est temporaire. J'espère pouvoir disposer à plus ou moins brève échéance d'un local dédié digne de ce nom. Dédier une trentaine de m² à la construction d'un circuit dans un sous-sol à demi-enterré avoisinant les 150m² ne devrait pas être un problème majeur.

Dans l'immédiat, je m'interroge plutôt sur la façon de gérer de façon optimale les relevés en bordure de plateau dans les zones de déslotage
